Apercebut

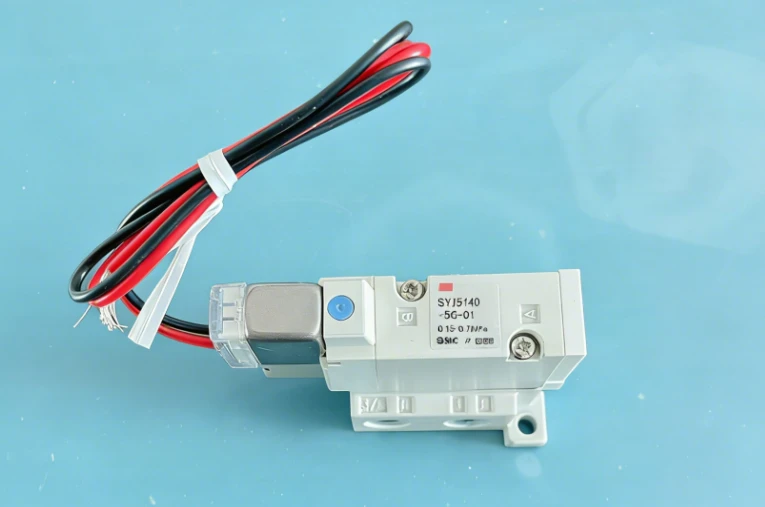

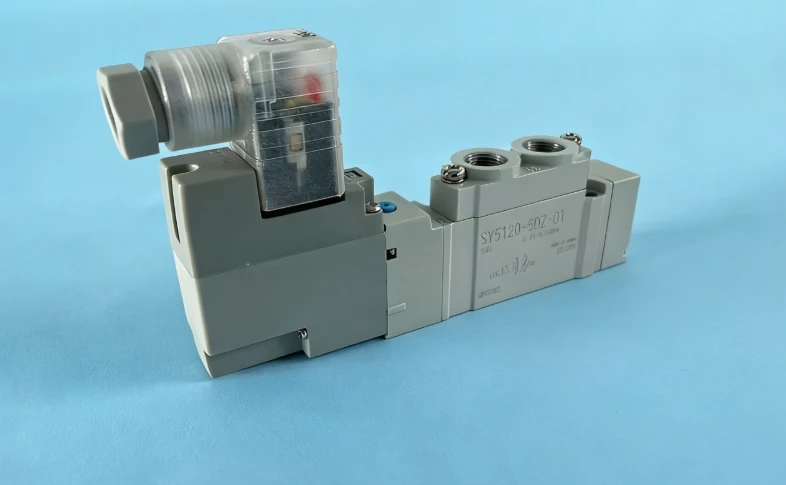

Las valvas solenoïdas pneumaticas son de compausants industrials contrarotlats per l'electromagnetisme, servissent d'elements d'automatizacion de basa pel contraròtle dels fluids. Son largament utilizats dins los sistèmas de contraròtle industrials per ajustar la direccion, lo debit, la velocitat, e d'autres paramètres de l'aire comprimit e d'autres mèdias.
Valvas solenoïdas normalament dobèrtas e normalament barradas
- Normalament barrat (NC): Lo passatge d'aire es blocat quand es des-energizat; lo flux d'aire es activat sonque quand es alucat. Aquò's lo tipe mai utilizat dins las aplicacions on-site.
- Normalament dobèrt (NON): Lo passatge d'aire demòra dobèrt quand es des-energizat; lo flux d'aire es talhat sonque quand es alucat.
- Logica de seleccion: Per un flux d'aire continu a long tèrme (per exemple, 23 oras de flux, 1 ora de talh), unvalva solenoïda normalament dobèrtaes preferit per minimizar la consomacion d'energia continua.
Pòrts de valvula solenoïda, posicions e tipes de contraròtle
- Nombre de pòstes: Fa referéncia al nombre de posicions de foncionament de la bobina de la valva, representada visualament per de bóstias dins de diagramas esquematics.
- Nombre de biaisses: Fa referéncia al nombre de pòrts d'aire, tipicament 5 pòrts dins las valvas solenoïdas pneumaticas estandard.
- Contraròtle solenoïde unic: Equipat d'una bobina; la valva se reïnicializa automaticament quand es des-energizada.
- Doble comandament solenoïde: Equipat de doas bobinas; manten son darrièr estat quand es des-energizat.
Caracteristicas e estructura claus
- Paramètres del modèl: Indicar lo diamètre de la canonada, la tension nominal, la seria de valvas e las especificacions foncionalas.
- Boton de tèst manual: Permet l'accionament manual de la bobina sens alimentacion electrica, eficaç sonque quand la pression d'aire es provesida.
- Ajuste de l'acceleracion: L'ajustament en sens contrari dels relòtges aumenta la velocitat d'accionament del cilindre; l'ajustament dins lo sens orari redusís la velocitat.
Principi d'accionament del cilindre
- L'aire fluís del pòrt d'entradaP a A→ Lo cilindre se retrach, amb l'aire d'escapament descargat a travèrsB a S.
- L'aire fluís del pòrt d'entradaP a B→ Lo cilindre s'estend, amb l'aire d'escapament descargat a travèrsA a R.
Collectors e Illas de Valvulas
- Blòts de collector: Permetre l'installacion de multiplas valvas solenoïdas, en partejant de vias d'alimentacion d'aire e d'escapament. Cada valva demanda tipicament una sortida PLC (Q-punt).
- Illas de valvulas: Utilizar lo contraròtle de comunicacion per remplaçar lo cablament discret, en redusent fòrça lo nombre de punts Q- PLC requerits.
- Racors pneumatics: Push-connectors per una installacion aisida de tubs; premer lo colar per liberar lo tub.
Components de preparacion d'aire pneumatic
- Separador d'aiga d'òli-: Filtra l'umiditat, l'òli e las impuretats de l'aire comprimit generat pels compressors d'aire.
- Regulador de pression: Redutz e estabiliza la pression de l'aire d'entrada (sonque capabla de reduccion de pression).
- Lubrificador de bruma: Fornís d'òli lubrificant als cilindres e a las valvas solenoïdas per reduire l'usura pendent lo foncionament contunhat.
- Silenciadors e taps: Los silenciadors reduson lo bruch de l'escapament; los taps tancan los pòrts non utilizats suls ensembles de collector.
